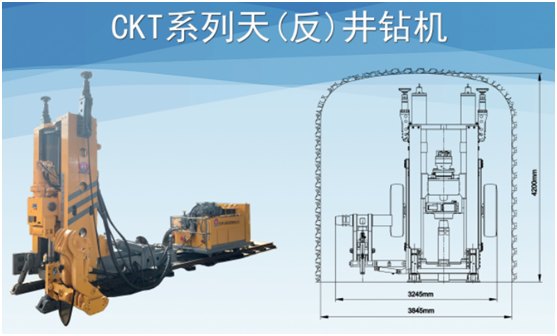

CTK系列天井钻机

时间：2023年11月30日

+ . -

　　适用范围

　　适用于金属/非金属矿山、水电站、高速桥遂、煤矿各类竖井、小角度斜井、通风井、留矿井、管道井的施工。

　　技术特点

　　l 新型机械手抓取钻杆，人工劳动强度低，操作安全；

　　l 轴向浮动、万向摆角机构机头，便于接卸钻杆；

　　l 双油缸推进，工作平稳，成井质量好，偏斜率小；

　　l 全液压驱动，钻进参数无级调节；

　　l 主机、泵站均可配置轨轮、轮式拖行移动方式，方便灵活；

　　l 可配置液控、电控、远程遥控、智能自主控制系统。

　　服务方式

　　▪ 工程承包 ▪ 装备+专业技术服务 ▪ 定向研发

　　技术参数

参数型号		CKT1000	CKT1500	CKT2000	CKT3000
主机	额定转速(r/min)	扩孔：0～15 　　导孔：0～30	扩孔：0～15 　　导孔：0～30	扩孔：0～13 　　导孔：0～27	扩孔：8～9 　　导孔：22～25
	额定扭矩(kN.m)	扩孔：32 　　导孔：16	扩孔：57.5 　　导孔：28.8	扩孔：95 　　导孔：47	扩孔：130 　　导孔：43
	钻进推力(kN)	240	450	1200	1200
	扩孔拉力(kN)	556	883	2200	2200
	导孔直径(mm)	216	250	280	311
	钻井角度	60～90	60～90	60～90	60～90
	钻井深度(m)	150	200	400	200
	扩孔直径(mm)	1000	1500	2000	3000
	运输尺寸(mm)	1920×1010×1130	2666×1240×1545 　　不可拆卸轨面高度	3020×1420×2000 　　不可拆卸轨面高度	3020×1420×2000 　　不可拆卸轨面高度
	噪声(dB)	≤95	≤90	≤90	≤90
	质量(kg)	8000	8500	10500	12500
	轨距(mm)	600/762/900可调	600/762/900可调	600/762/900可调	600/762/900可调
	操控方式	线控/遥控	线控/遥控	线控/遥控	线控/遥控
泵站	额定压力(Mpa)	副泵系统：21 　　主泵系统：25	副泵系统：28 　　主泵系统：25	副泵系统：28 　　主泵系统：25	副泵系统：28 　　主泵系统：25
	额定流量(L/min)	副泵系统：10 　　主泵系统：160	副泵系统：40 　　主泵系统：220	副泵系统：40 　　主泵系统：320	副泵系统：40 　　主泵系统：320
	电机额定功率(kW)	副泵系统：5.5 　　主泵系统：75	副泵系统：11 　　主泵系统：75	副泵系统：11 　　主泵系统：132	副泵系统：11 　　主泵系统：132
	额定电压(V)	380/660/可选	380/660/可选	380/660/可选	380/660/可选
	油箱有效容积(L)	927	1100	1100	1100
	外形尺寸(mm)	2475×1140×1460	2600×1300×1600	2600×1300×1600	3000×1400×1600
	质量(kg)	2750	3500	3700	4000
